در دنیای صنعت و تولید، دقت در اندازه‌گیری از اهمیت بالایی برخوردار است. حتی کوچکترین خطا در ابعاد قطعات می‌تواند منجر به مشکلات جدی در عملکرد محصول نهایی شود. از این رو، نیاز به ابزاری که بتواند با دقت بسیار بالا تغییرات جزئی در ابعاد را اندازه‌گیری کند، همواره وجود داشته است. ساعت اندیکاتور به این نیاز پاسخ می‌دهد.
چرا ساعت اندیکاتور در مقایسه با سایر ابزارهای اندازه‌گیری برتری دارد؟ این ابزار قادر است تغییرات بسیار کوچک، حتی در حد چند میکرون را اندازه‌گیری کند. این سطح از دقت در بسیاری از فرآیندهای صنعتی، از جمله در ساخت قطعات خودرو، هواپیما، و ماشین‌آلات دقیق، حیاتی است. علاوه بر این، ساعت اندیکاتور امکان اندازه‌گیری تغییرات نسبی را فراهم می‌کند، یعنی می‌تواند میزان انحراف از یک نقطه مرجع را نشان دهد، که در بسیاری از کاربردها بسیار مفید است.
چرا استفاده از ساعت اندیکاتور به کاهش هزینه‌ها و افزایش کیفیت محصولات منجر می‌شود؟ با استفاده از این ابزار، تولیدکنندگان می‌توانند در مراحل اولیه تولید، هرگونه انحراف از استانداردهای مورد نظر را شناسایی و اصلاح کنند. این امر نه تنها از تولید محصولات معیوب جلوگیری می‌کند، بلکه باعث کاهش ضایعات و در نتیجه کاهش هزینه‌های تولید می‌شود. همچنین، استفاده منظم از ساعت اندیکاتور در فرآیندهای کنترل کیفیت، اطمینان از تولید محصولات با کیفیت بالا و یکنواخت را تضمین می‌کند.
کاربرد ساعت اندیکاتور یا ساعت شیطانی
ساعت اندیکاتور، همچنین معروف به ساعت شیطانکی یا ساعت اندازه‌گیری، یکی از ابزارهای حیاتی در صنایع مختلف است که برای اندازه‌گیری‌های دقیق و ظریف طراحی شده است. این ابزار با قابلیت اندازه‌گیری تغییرات بسیار کوچک، حتی در حد میکرون، نقشی اساسی در حفظ دقت و کیفیت در فرآیندهای تولید و ساخت ایفا می‌کند. از کارگاه‌های کوچک تراشکاری گرفته تا خطوط تولید پیشرفته صنایع خودروسازی و هوافضا، ساعت اندیکاتور در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد. این ابزار با توانایی منحصر به فردش در اندازه‌گیری تغییرات نسبی و مطلق، به مهندسان و تکنسین‌ها امکان می‌دهد تا با اطمینان بالا، دقت مورد نیاز در پروژه‌های مختلف را تضمین کنند. در ادامه، به بررسی دقیق‌تر کاربردهای متنوع و حیاتی این ابزار ارزشمند در صنعت می‌پردازیم:
1. ماشینکاری و تراشکاری: ساعت اندیکاتور برای اندازه‌گیری دقیق در فرآیندهای ماشینکاری و تراشکاری استفاده می‌شود.
2. اندازه‌گیری اختلاف سطح: این ابزار برای سنجش تفاوت سطح بین یک یا دو قطعه کاربرد دارد.
3. کوپل کردن و هم‌راستاسازی: در فرآیند هم‌راستا کردن دو شفت یا قطعه، ساعت اندیکاتور نقش مهمی ایفا می‌کند.
4. سنتر کردن قطعات: برای مرکزیابی و سنتر کردن قطعات غیر گرد روی چهار نظام تراش از این ابزار استفاده می‌شود.
5. سنجش تخت و تراز بودن: برای اطمینان از تخت و تراز بودن قطعات بسته شده روی گیره یا سطح کارگیر دستگاه فرز یا فرز CNC کاربرد دارد.
6. کالیبراسیون و تست دقت: یکی از مهم‌ترین کاربردهای ساعت اندیکاتور، کالیبره کردن و تست دقت دستگاه‌های تراش، فرز و CNC است.
7. اندازه‌گیری دو پهنی یا میزان بیضی بودن: به‌ویژه با استفاده از ساعت شیطانکی، می‌توان میزان دو پهنی یا بیضی بودن یک شفت گرد را اندازه‌گیری کرد.
8. تراز کردن سطوح: برای تراز کردن و سنجش اختلاف سطح بین دو قطعه استفاده می‌شود.
9. نصب شفت و کوپلینگ موتور: در فرآیند نصب و تنظیم شفت‌ها و کوپلینگ‌های موتور، ساعت اندیکاتور ابزاری ضروری است.
10. کنترل کیفیت: در فرآیندهای کنترل کیفیت برای اطمینان از دقت ابعادی قطعات تولیدی استفاده می‌شود.
این کاربردها نشان می‌دهد که ساعت اندیکاتور در طیف وسیعی از فعالیت‌های صنعتی و مهندسی، به‌ویژه در جایی که دقت بالا مورد نیاز است، استفاده می‌شود.
نحوه کار با ساعت اندیکاتور: راهنمای جامع برای استفاده دقیق
ساعت اندیکاتور، ابزاری حیاتی در صنعت و مهندسی، برای اندازه‌گیری‌های دقیق و ظریف استفاده می‌شود. این ابزار با قابلیت اندازه‌گیری تغییرات در حد میکرون، نقشی کلیدی در حفظ کیفیت تولید ایفا می‌کند. در این راهنما، نحوه کار با ساعت اندیکاتور را به صورت گام به گام و با جزئیات بررسی می‌کنیم.
مفاهیم اساسی قبل از شروع کار:

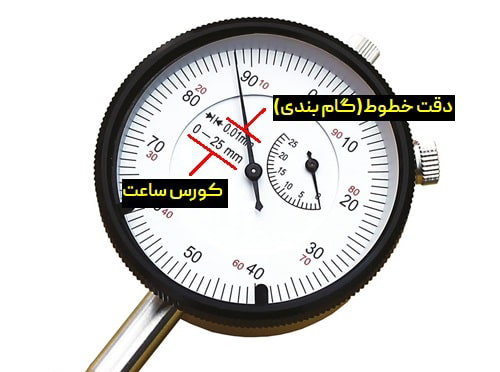

1. کورس یا دامنه: این مفهوم به محدوده اندازه‌گیری ساعت اندیکاتور اشاره دارد. برای مثال، یک ساعت با کورس 20 میلی‌متر، قادر به اندازه‌گیری فاصله‌ای بین 0 تا 20 میلی‌متر است. انتخاب ساعت با کورس مناسب برای کار مورد نظر بسیار مهم است.
2. گام‌بندی خطوط: این مفهوم به فاصله بین دو خط اندازه‌گیری در صفحه نمایش ساعت عقربه‌ای اشاره دارد. گام‌بندی دقیق‌تر به معنای توانایی اندازه‌گیری تغییرات کوچک‌تر است. برای مثال، گام‌بندی 0.01 میلی‌متر دقت بیشتری نسبت به 0.1 میلی‌متر ارائه می‌دهد.
3. دقت اندازه‌گیری: این مفهوم به میزان خطای احتمالی در هر اندازه‌گیری اشاره دارد. دقت معمولاً با علامت “±” نشان داده می‌شود. برای مثال، دقت ±0.002 میلی‌متر نشان می‌دهد که اندازه‌گیری ممکن است تا 0.002 میلی‌متر بالاتر یا پایین‌تر از مقدار واقعی باشد.
4. رزولوشن: این مفهوم به کوچکترین تغییر قابل نمایش در ساعت‌های دیجیتال اشاره دارد. رزولوشن بالاتر به معنای توانایی نمایش تغییرات کوچک‌تر است. برای مثال، ساعتی با رزولوشن 0.001 میلی‌متر می‌تواند تغییرات کوچک‌تری را نسبت به ساعتی با رزولوشن 0.01 میلی‌متر نشان دهد.
آمادگی قبل از اندازه‌گیری:
1. ثابت کردن ساعت: استفاده از پایه مگنتی برای جلوگیری از حرکت ساعت ضروری است. حرکت ناخواسته ساعت می‌تواند باعث خطا در اندازه‌گیری شود. پایه مگنتی باید روی سطحی صاف و محکم قرار گیرد تا ثبات کامل را تضمین کند.
2. اطمینان از کالیبره بودن: کالیبراسیون منظم برای حفظ دقت بالا ضروری است. ساعت‌های اندیکاتور باید به طور منظم (معمولاً سالانه) توسط مراکز معتبر کالیبره شوند. استفاده از ساعت غیرکالیبره می‌تواند منجر به خطاهای قابل توجه در اندازه‌گیری شود.
3. تنظیم صفر: قبل از هر اندازه‌گیری، باید از نمایش عدد صفر در حالت بسته بودن کامل پراب اطمینان حاصل کرد. این کار برای اطمینان از شروع صحیح اندازه‌گیری ضروری است. در صورت عدم نمایش صفر، باید ساعت را تنظیم کرد.

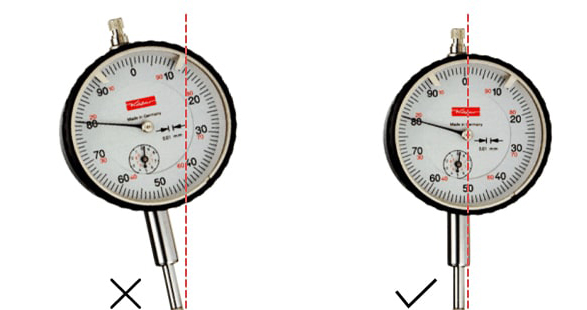

4. قرارگیری صحیح: پراب باید عمود بر سطح قطعه قرار گیرد. قرارگیری نادرست می‌تواند باعث خطا در اندازه‌گیری شود. اطمینان از عمود بودن پراب بر سطح قطعه برای دقت اندازه‌گیری بسیار مهم است.
روش‌های اندازه‌گیری:
1. اندازه‌گیری اختلاف دو نقطه (Runout):
– ابتدا پراب را روی قطعه گرد قرار دهید. اطمینان حاصل کنید که پراب کاملاً با سطح قطعه در تماس است.
– قطعه را به آرامی بچرخانید و به دقت نمایشگر را مشاهده کنید. هدف یافتن نقاط حداکثر و حداقل است. این کار نیاز به دقت و صبر دارد.
– پس از یافتن یکی از نقاط حداکثر یا حداقل، ساعت را در آن نقطه به صفر تنظیم کنید. این نقطه مبنای اندازه‌گیری شما خواهد بود.
– حال قطعه را دوباره بچرخانید تا به نقطه مقابل برسید. عدد نشان داده شده در این نقطه، میزان اختلاف یا Runout را نشان می‌دهد.
2. تاب‌گیری:
– ساعت را روی سطح مورد نظر قرار دهید و آن را به صفر تنظیم کنید. این نقطه، نقطه شروع اندازه‌گیری شما خواهد بود.
– با دقت و به آرامی، ساعت را در یک راستای مشخص حرکت دهید. سعی کنید حرکت یکنواخت و بدون لرزش باشد.
– در حین حرکت، تغییرات نشان داده شده روی نمایشگر را به دقت مشاهده و ثبت کنید. این تغییرات نشان‌دهنده میزان تاب در سطح هستند.
– نقاطی که بیشترین انحراف را نشان می‌دهند، نقاط تاب‌دار هستند. این نقاط را برای اصلاح احتمالی علامت‌گذاری کنید.
نحوه خواندن ساعت اندیکاتور:
1. ساعت‌های دیجیتال:
در این نوع ساعت‌ها، عدد نمایش داده شده روی صفحه نمایش را مستقیماً می‌خوانید. این ساعت‌ها معمولاً دقت بالایی دارند و خواندن آنها آسان است. همیشه به واحد اندازه‌گیری نمایش داده شده (مثلاً میلی‌متر یا اینچ) توجه کنید.
2. ساعت‌های عقربه‌ای تک عقربه‌ای:
– ابتدا تعداد خطوطی که عقربه از صفر حرکت کرده است را بشمارید. دقت کنید که جهت حرکت عقربه (مثبت یا منفی) را در نظر بگیرید.
– سپس این تعداد را در مقدار دقت ساعت ضرب کنید. برای مثال، اگر دقت ساعت 0.01 میلی‌متر است و عقربه 15 خط حرکت کرده، عدد نهایی 0.15 میلی‌متر خواهد بود.

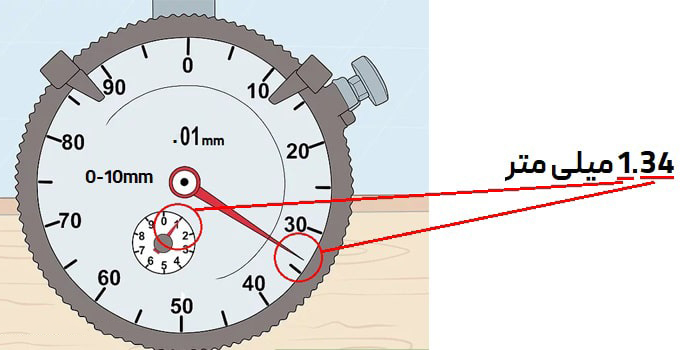

3. ساعت‌های عقربه‌ای دو عقربه‌ای:
– ابتدا عدد صحیح را از صفحه کوچک بخوانید. این صفحه معمولاً تعداد دورهای کامل عقربه بزرگ را نشان می‌دهد.
– سپس عدد اعشاری را از صفحه بزرگ بخوانید. این صفحه جزئیات دقیق‌تر را نشان می‌دهد.
– در نهایت، این دو عدد را با هم جمع کنید تا به مقدار نهایی برسید. برای مثال، اگر صفحه کوچک عدد 1 و صفحه بزرگ 0.63 را نشان می‌دهد، عدد نهایی 1.63 خواهد بود.
نکات مهم برای استفاده بهینه از ساعت اندیکاتور
1. تمیز نگه داشتن سطوح:
همیشه از تمیز بودن سطح قطعه و پراب اطمینان حاصل کنید. حتی ذرات کوچک گرد و غبار یا روغن می‌توانند بر دقت اندازه‌گیری تأثیر بگذارند. قبل از هر اندازه‌گیری، سطوح را با یک پارچه نرم و تمیز پاک کنید. این کار نه تنها دقت اندازه‌گیری را افزایش می‌دهد، بلکه به حفظ عمر مفید ابزار نیز کمک می‌کند.
2. تکرار اندازه‌گیری:
برای دقت بیشتر، چندین بار اندازه‌گیری را تکرار کنید. این کار به شما امکان می‌دهد خطاهای احتمالی را شناسایی کرده و میانگین دقیق‌تری از اندازه‌ها به دست آورید. توصیه می‌شود حداقل سه بار اندازه‌گیری را تکرار کنید و در صورت مشاهده اختلاف قابل توجه، علت آن را بررسی کنید.
3. توجه به دمای محیط:
دمای محیط می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد. تغییرات دما می‌تواند باعث انبساط یا انقباض قطعات شود و در نتیجه بر اندازه‌گیری تأثیر بگذارد. سعی کنید اندازه‌گیری‌ها را در دمای ثابت و استاندارد انجام دهید. اگر تغییرات دمایی اجتناب‌ناپذیر است، آن را در محاسبات خود لحاظ کنید.
4. انتخاب ساعت اندیکاتور مناسب:
برای هر کار، از ساعت اندیکاتور مناسب استفاده کنید. ساعت‌های با دقت بالا برای کارهای ظریف و ساعت‌های با کورس بزرگتر برای اندازه‌گیری‌های وسیع‌تر مناسب هستند. انتخاب نادرست می‌تواند منجر به خطا در اندازه‌گیری یا حتی آسیب به ابزار شود.
5. پیروی از دستورالعمل‌های سازنده:
دستورالعمل‌های سازنده را برای نگهداری و استفاده صحیح دنبال کنید. هر سازنده ممکن است توصیه‌های خاصی برای نگهداری، کالیبراسیون و استفاده از ابزار خود داشته باشد. پیروی از این دستورالعمل‌ها به حفظ دقت و افزایش عمر مفید ابزار کمک می‌کند.
6. آموزش مداوم و تمرین:
استفاده صحیح از ساعت اندیکاتور نیاز به مهارت دارد. به طور منظم در دوره‌های آموزشی شرکت کنید و تمرین کنید. با تمرین مداوم، می‌توانید مهارت خود را در استفاده از این ابزار افزایش دهید و اندازه‌گیری‌های دقیق‌تری انجام دهید.
7. ثبت و مستندسازی:
همیشه نتایج اندازه‌گیری‌ها را ثبت و مستندسازی کنید. این کار به شما امکان می‌دهد روند تغییرات را بررسی کرده و در صورت نیاز به نتایج قبلی مراجعه کنید. همچنین، ثبت دقیق اطلاعات می‌تواند در فرآیندهای کنترل کیفیت و بهبود مستمر بسیار مفید باشد.
با رعایت این نکات و تمرین مداوم، می‌توانید به مهارت بالایی در استفاده از ساعت اندیکاتور دست یابید و اندازه‌گیری‌های دقیق‌تری انجام دهید. به یاد داشته باشید که دقت در اندازه‌گیری، کلید موفقیت در بسیاری از فرآیندهای صنعتی و مهندسی است.
