ترکمتر دریل چیست؟ معرفی و آشنایی با گشتاورسنج دریل

ترکمتر دریل چیست؟

ترکمتر دریل، که گاهی با نام‌های گشتاورسنج دریل یا کلاچ دریل نیز شناخته می‌شود، یک مکانیزم حیاتی در ساختار دریل‌های مدرن است. این ابزار هوشمند به کاربران امکان می‌دهد تا میزان نیروی چرخشی (گشتاور) اعمال شده توسط دریل را به دقت کنترل و تنظیم کنند. در واقع، ترکمتر دریل نقش یک محدودکننده هوشمند را ایفا می‌کند که از اعمال نیروی بیش از حد به پیچ‌ها، مته‌ها یا سطوح کاری جلوگیری می‌کند.

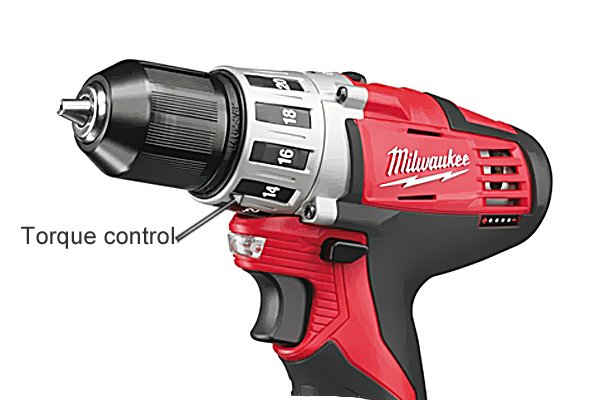

از نظر ساختاری، ترکمتر دریل معمولاً شامل یک حلقه قابل تنظیم در جلوی دریل است که با اعداد یا نشانه‌هایی درجه‌بندی شده است. این حلقه به یک مکانیزم داخلی متصل است که شامل فنرها، دیسک‌ها و گوی‌های فلزی است. زمانی که کاربر حلقه را به یک عدد خاص تنظیم می‌کند، در واقع میزان فشاری را که این اجزای داخلی می‌توانند تحمل کنند، تعیین می‌کند. هنگامی که گشتاور اعمال شده به این حد می‌رسد، مکانیزم فعال شده و ارتباط بین موتور و سه‌نظام دریل را قطع می‌کند.

عملکرد ترکمتر دریل بر اساس اصل ایمنی و دقت طراحی شده است. این مکانیزم نه تنها از آسیب رسیدن به قطعات کار و ابزارها جلوگیری می‌کند، بلکه امکان انجام کارهای دقیق و تکرارپذیر را نیز فراهم می‌آورد. برای مثال، در صنایعی مانند الکترونیک یا مونتاژ قطعات ظریف، جایی که اعمال نیروی بیش از حد می‌تواند به آسیب‌های جدی منجر شود، ترکمتر دریل یک ابزار ضروری محسوب می‌شود. این ویژگی همچنین در کارهای ساختمانی و نجاری، جایی که نیاز به اعمال نیروی یکنواخت برای پیچ‌ها وجود دارد، بسیار مفید است.

اجزای اصلی ترکمتر دریل

1. حلقه تنظیم گشتاور: این حلقه معمولاً در جلوی دریل و پشت سه‌نظام قرار دارد. روی این حلقه، اعداد یا نشانه‌هایی حک شده که نشان‌دهنده میزان گشتاور است. کاربر با چرخاندن این حلقه، میزان گشتاور مورد نظر را تنظیم می‌کند. هر چه عدد بزرگتر باشد، گشتاور بیشتری اعمال می‌شود.
2. مکانیزم کلاچ: این بخش، قلب سیستم ترکمتر است و شامل اجزای زیر می‌شود:
   • دیسک‌های فلزی: این دیسک‌ها در کنار هم قرار گرفته و نیرو را منتقل می‌کنند.
   • فنرها: فنرها فشار لازم برای نگه داشتن دیسک‌ها را تأمین می‌کنند.
   • گوی‌های فلزی: این گوی‌ها بین دیسک‌ها قرار می‌گیرند و در زمان رسیدن به گشتاور تعیین شده، باعث جدا شدن دیسک‌ها می‌شوند.
3. شفت انتقال نیرو: این شفت، نیرو را از موتور دریل به سه‌نظام منتقل می‌کند. زمانی که کلاچ فعال می‌شود، ارتباط این شفت با سه‌نظام قطع می‌شود.
4. سیستم قفل کننده: این سیستم امکان تغییر بین حالت‌های مختلف دریل (مانند دریل کاری، پیچ گوشتی، و چکش) را فراهم می‌کند.
5. سه‌نظام: گرچه مستقیماً بخشی از ترکمتر نیست، اما سه‌نظام با ترکمتر در ارتباط است و نیرو را به مته یا سر پیچ گوشتی منتقل می‌کند.
6. نشانگر وضعیت: برخی از دریل‌های پیشرفته دارای نشانگر دیجیتال یا LED هستند که وضعیت فعلی گشتاور را نمایش می‌دهند.
7. سیستم الکترونیکی کنترل: در دریل‌های پیشرفته‌تر، یک سیستم الکترونیکی وجود دارد که گشتاور را به صورت دقیق‌تر کنترل می‌کند.

درک این اجزا و نحوه عملکرد آنها می‌تواند به کاربران کمک کند تا از ترکمتر دریل به طور مؤثرتری استفاده کنند و در صورت نیاز، عیب‌یابی و نگهداری بهتری از دستگاه داشته باشند.

عملکرد نرکمتر دریل

عملکرد ترکمتر دریل یک فرآیند دقیق و هوشمندانه است که برای کنترل گشتاور اعمال شده توسط دریل طراحی شده است. این مکانیزم به شرح زیر عمل می‌کند:

1. تنظیم اولیه:
کاربر با چرخاندن حلقه تنظیم گشتاور، میزان گشتاور مورد نظر را تعیین می‌کند. این تنظیم، فشار اعمال شده بر روی مکانیزم داخلی کلاچ را مشخص می‌کند.

2. شروع عملیات:
هنگامی که دریل روشن می‌شود، موتور شروع به چرخش می‌کند و این نیرو از طریق شفت انتقال به مکانیزم کلاچ منتقل می‌شود.

3. انتقال نیرو:
نیرو از طریق دیسک‌های فلزی در مکانیزم کلاچ به سه‌نظام و در نهایت به مته یا سر پیچ گوشتی منتقل می‌شود.

4. افزایش تدریجی گشتاور:
با پیشروی عملیات (مثلاً سفت کردن پیچ)، مقاومت افزایش می‌یابد و به تبع آن، گشتاور نیز افزایش پیدا می‌کند.

5. رسیدن به حد تنظیم شده:
زمانی که گشتاور به میزان تنظیم شده می‌رسد، فشار وارده بر مکانیزم کلاچ از حد تعیین شده فراتر می‌رود.

6. فعال شدن کلاچ:
در این لحظه، گوی‌های فلزی در مکانیزم کلاچ از جای خود خارج شده و باعث می‌شوند دیسک‌ها از هم جدا شوند.

7. قطع انتقال نیرو:
با جدا شدن دیسک‌ها، ارتباط بین موتور و سه‌نظام قطع می‌شود. در این حالت، موتور همچنان می‌چرخد اما نیرویی به سه‌نظام منتقل نمی‌شود.

8. صدای کلیک:
معمولاً در این لحظه، صدای کلیک مشخصی شنیده می‌شود که نشان‌دهنده فعال شدن مکانیزم کلاچ است.

9. توقف عملیات:
با قطع انتقال نیرو، عملیات (مثلاً سفت کردن پیچ) متوقف می‌شود، حتی اگر کاربر همچنان دکمه دریل را فشار دهد.

10. بازگشت به حالت اولیه:
به محض رها کردن دکمه دریل، مکانیزم کلاچ به حالت اولیه باز می‌گردد و برای عملیات بعدی آماده می‌شود.

این فرآیند دقیق اطمینان حاصل می‌کند که نیروی بیش از حد به قطعه کار اعمال نشود، از آسیب به ابزار و قطعات جلوگیری شود، و عملیات با دقت و یکنواختی انجام گیرد. درک صحیح از این عملکرد به کاربران کمک می‌کند تا از ترکمتر دریل به طور مؤثرتری استفاده کنند.

معنی اعداد روی دریل شارژی

اعداد روی ترکمتر یا گشتاورسنج دریل‌های شارژی، نشان‌دهنده میزان گشتاور یا نیروی چرخشی است که دریل می‌تواند اعمال کند. این اعداد معمولاً از 1 تا 24 متغیر هستند و هر عدد بیانگر سطح خاصی از گشتاور است. اعداد پایین‌تر نشان‌دهنده گشتاور کمتر و مناسب برای کارهای ظریف‌تر هستند، در حالی که اعداد بالاتر گشتاور بیشتری را نشان می‌دهند و برای کارهای سنگین‌تر مناسب هستند.

این سیستم شماره‌گذاری بر اساس استانداردهای صنعتی تعیین شده و در اکثر دریل‌های شارژی عملکرد مشابهی دارد. کاربر باید با توجه به نوع کار، جنس سطح مورد نظر، و اندازه پیچ یا عمق سوراخکاری، گشتاور مناسب را انتخاب کند. این قابلیت تنظیم به کاربر اجازه می‌دهد تا از اعمال نیروی بیش از حد و آسیب رساندن به سطح کار یا خود ابزار جلوگیری کند.

آموزش تنظیم گشتاور دریل

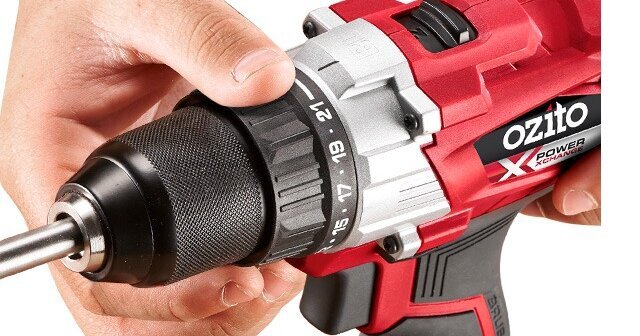

تنظیم گشتاور دریل شارژی فرآیندی ساده اما مهم است که می‌تواند کیفیت و دقت کار را به طور قابل توجهی افزایش دهد. مرحله اول در این فرآیند، شناسایی حلقه ترکمتر است که معمولاً در پشت سه‌نظام دریل قرار دارد. این حلقه دارای اعدادی است که نشان‌دهنده سطوح مختلف گشتاور هستند.

مرحله دوم، انتخاب عدد مناسب با چرخاندن حلقه ترکمتر است. این انتخاب باید بر اساس نوع کار، جنس سطح و اندازه پیچ یا عمق سوراخکاری انجام شود. به عنوان یک راهنمای کلی، می‌توان گفت که برای پیچ‌های کوچک و سطوح نرم مانند چوب، از اعداد پایین‌تر (1 تا 8) استفاده می‌شود. برای سطوح سخت‌تر و پیچ‌های بزرگ‌تر، اعداد بالاتر (9 تا 24) مناسب هستند.

یک نکته تجربی مفید این است که معمولاً اعداد روی ترکمتر با سایز پیچ مورد استفاده مطابقت دارند. برای مثال، برای پیچ سایز 10، بهتر است گشتاور روی عدد 10 یا بالاتر تنظیم شود تا قدرت کافی برای باز و بسته کردن پیچ فراهم شود. این راهنما می‌تواند به کاربران کمک کند تا به سرعت تنظیمات مناسب را انجام دهند.
